Energetische Sanierung im Denkmal - Montessori Schule in Berlin-Pankow
demo-best_berlin-pankow Adresse: Hadlichstraße 2, 13187 Berlin
Bauherr: KARUNA –
Zukunft für Kinder und Jugendliche in Not e. V., Berlin
Antragsteller: KARUNA –
Zukunft für Kinder und Jugendliche in Not e. V., Berlin
Ansprechpartner: Jörg Richert und Gabriela Schützler,
Geschäftsführung KARUNA e. V.





Projektbeschreibung



Allgemeine Daten [1]
Projektadresse

Freie Integrative
Montessori Schule Pankow
Hadlichstraße 2
13187 Berlin
Deutschland

Baujahr 1899 - 1901
Sanierung 2009 - 2011
Anzahl der Schüler 67 (2008) / 112 (2012)


Nutzfläche 964 m²
Energiebezugsfläche EBF 816 m²
Beheiztes Gebäudevolumen 3.012 m³
A/V 0,51 1/m
Transmissionswärme-
verlust
1,31 W/m²K (vor d. San.) /
0,30 W/m²K (nach d. San.)
b01_ansicht-nord-west

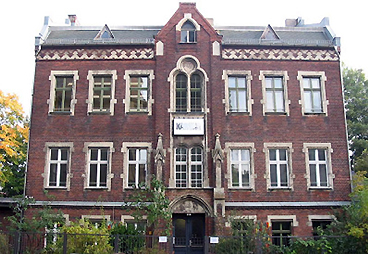

Nordwest-Ansicht des Schulgebäudes




Projektübersicht

Im Rahmen des Modellprojektes "Klimaschutz pur" des Bundesarbeitskreis Altbauerneuerung – BAKA e. V. wurden die Maßnahmen zur energetischen Sanierung eines denkmalgeschützten Schulgebäudes entwickelt.
Unter dem Motto "Lernen in alten Mauern" soll es mit seinem umfangreichen Maßnahmenpaket als beispielhaftes Lernobjekt für die energetische Sanierung im denkmalgeschützten Altbau dienen und alle Generationen nachhaltig für den Klimaschutz sensibilisieren.
Im Jahr 2007 wurden die ersten einzelnen Bauarbeiten wie z. B. die Nachbesserungen am Dach umgesetzt, maßgeblich finanziert durch Spendengelder.
Mit der Unterstützung des Umweltentlastungsprogramms Berlin (UEP II) können nun die weiteren Arbeiten realisiert und ein möglichst hochwertiger energetischer Standard erreicht werden.
Neben der hochwertigen Wärmedämmung der gesamten Gebäudehülle unter Berücksichtigung von Denkmalschutzaspekten und dem Austausch der Fenster sind vor allem die Erneuerung des Heizungssystems und die Installation einer Erdwärmepumpe und einer Lüftungsanlage mit Wärmerückgewinnung geplant.
Dabei übernimmt der BAKA e. V. die baufachliche Gesamtbetreuung der Sanierung. Weiterhin sind die Technische Universität Dresden - Institut für Bauklimatik, die GFF – Gewerbliche Akademie für Glas-, Fenster- und Fassadentechnik Karlsruhe, die Bundesanstalt für Materialforschung und –prüfung (BAM), das Institut für Bauforschung Hannover (IfB) sowie die Hochschule Augsburg mit ihren Forschungsvorhaben in das Projekt involviert.
In das Sanierungsvorhaben sind folgende Forschungsprojekte integriert:

- Zerstörungsfreie Untersuchungsmethoden mit Ultraschallmessung (BAM / BAKA)
- Neue Innendämmsysteme aus Vakuum-Isolations-Paneel (VIP) Elementen (TU Dresden)
- Holzwende 2020: Verwendung nachwachsender Rohstoffe.

Die Sanierung erfolgt bei laufendem Schulbetreib, was bedeutet, dass alle Maßnahmen eng mit der Schulleitung abgestimmt werden müssen.



Lage

b02_lage-berlin
Standort der Schule in Deutschland
Breitengrad 50,52 °N
Längengrad 13,4 °O
Höhenlage 37 m über NN
Mittlere Jahrestemperatur 9,8 °C
Mittlere Wintertemperatur (Oktober - April) 4,7 °C
Klimabeschreibung / Referenzstation Klimazone TRY:
4 Potsdam



Gebäudetyp / Baujahr
Gebäudetyp Baujahr
vor 1910 1910-1930 1930-1950 1950-1970 1970-1990 nach 1990
Dorfschule
Mehrgeschossige
Schule
Mittelflur-Schule
Seitenflur-Schule
Pavillon-Schule
Hallen-Schule
Zentral-Schule
Kammform-Schule
Offenes-Konzept-Schule
Cluster-Schule
Sonstige X



Gebäude

b03_grundriss

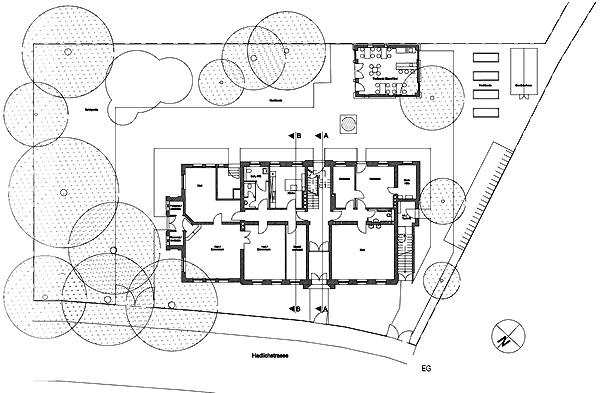

Erdgeschossgrundriss des Schulgebäudes

Die Montessori Schule liegt im Berliner Ortsteil Pankow. Das Gebäude steht frei auf einem Grundstück nahe den S-Bahngleisen, die durch eine Baumreihe abgeschirmt werden. Die Schule ist verkehrsgünstig gut angebunden; die S- und U-Bahnhöfe Pankow liegen wenige Gehminuten entfernt.



b04_plan-ansicht-NW b05_schnitt

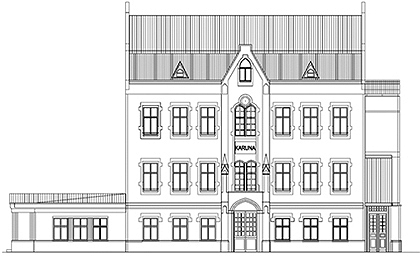

Nordwest-Ansicht und ... ... Schnitt des Gebäudes

Als Gemeindehaus der evangelische Kirchengemeinde wurde das dreistöckige Backsteingebäude von einem in Pankow bekannten Maurermeister mit neugotischen Verzierungen um 1899 erbaut und ist wegen seiner Bedeutung für das Stadtbild in Pankow sowie aus ortsgeschichtlichen Gründen denkmalgeschützt.
Das Gebäude wurde in Massivbauweise mit Klinkerschichtmauerwerk mit Zierelementen errichtet.

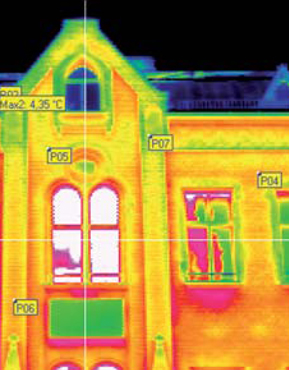

b06_thermographie
Thermographie-Ausschnitt des Gebäudes

Etwa 60 % der vorhanden Fenster hatten Kunststoffrahmen und zu jeweils 20 % waren noch Holzkasten- und Einfachfenster mit Uw-Werten größer 5 W/m²K vorhanden. Teilweise hatten Fenster wie auch die Türen keine Dichtungen.

Das Dach, die obersten Geschoßdecken und die Fassaden waren unzureichend gedämmt und wiesen erhebliche Wärmebrücken auf.

Zusammenstellung der U-Werte der Gebäudehüllflächen vor der Sanierung [1]
Bauteil U-Wert
[W/m²K]
Beschreibung
Außenwand 2,20 Massivbauweise mit Klinkerschichtmauerwerk
Fenster 2,20 Fenster mit Kunststoffrahmen
5,00 Holzkastenfenster, Einfachverglasungen
Steildach (Hauptgebäude) 5,88 Nicht gedämmter Bereich
0,18 Teilsanierter Bereich
Flachdach (Anbau) 1,00 60 bis 80 mm minearalische Dämmung
Boden 2,90 Zum Teil mit Holzwolle-Leichtbauplatten gedämmte Bereiche
0,17 Teilsanierter Bereich

Seit der früheren Sanierungsmaßnahme 2007 wurde die Wärmeenergie durch zwei Gasbrennwertthermen erzeugt. Der fehlende hydraulische Abgleich und ungedämmte Leitungen verhinderten eine effiziente Wärmenutzung der Heizanlage.
Aufgrund des geringen Bedarfs wurde die Warmwasserbereitung über dezentrale Boiler direkt an den Handwaschbecken vorgenommen.
Die Versorgung mit Frischluft wurde über das manuelle Öffnen der Fenster geregelt. Diese Art zu Lüften sowie die entstehende Zugluft erlaubte keine konstante Temperierung der Räume.
Bedingt durch diese Mängel wies das Gebäude einen sehr hohen Endenergiebedarf von 341,4 kWh/m²a auf und musste somit dringend saniert werden.



Energieeinsparung

Konzept

Die Reduzierung des Jahresprimärenergiebedarfs um über 85 % ist das Ziel der Sanierung und soll hauptsächlich über eine energetisch optimierte Gebäudehülle und eine verbesserte Heizungstechnik erzielt werden.
Besondere Anforderungen an die Baumaßnahmen werden durch den Denkmalschutz gestellt: da die Optik der Fassade zu erhalten ist, kann eine Außenwanddämmung nicht durchgeführt werden. Deshalb müssen besonders hochwertige Dämmmaterialien bei der Innendämmung verwendet werden, um einen guten Wärmeschutz zu erzielen. Ebenso unterliegen die Fenster dem Denkmalschutz, da ihr Erscheinungsbild gemäß historischer Vorlagen zu bewahren ist.
Eine Erdwärmepumpe und eine Lüftungsanlage mit Wärmerückgewinnung werden zur weiteren Senkung des Primärenergiebedarfs installiert. Auch die Beleuchtung wird energetisch optimiert.
Die Kombination aller Maßnahmen soll zu einer Unterschreitung des Primärenergiebedarfs gegenüber einem Neubau nach EnEV 2007 um mehr als 40 % führen, weshalb dieses Projekt im Umweltentlastungsprogramm UEP II des Landes Berlin als ein besonderes Modellvorhabenmit beispielhafter energetischer Sanierung im denkmalgeschützten Altbau hervorgehoben wird.
Die einzelnen Schritte der Sanierung werden in Unterrichtseinheiten und Baubesprechungen thematisiert, so dass die Schüler Themen zu Denkmal- und Klimaschutz praxisnah vermittelt bekommen.
Das Projekt wird vom BAKA mit der in Zusammenarbeit mit dem vom Bundesministerium für Verkehr, Bau und Stadtentwicklung (BMVBS) entwickeltem Gebäudediagnose-Softwareprogramm idi.al in allen Phasen begleitet.



Gebäudehüllflächen

Da durch den Denkmalschutz die Veränderung der Außenfassade untersagt ist, sind die Sanierungsmaßnahmen der Außenwände auf die Innendämmung beschränkt.

b07a_fassadenschutz

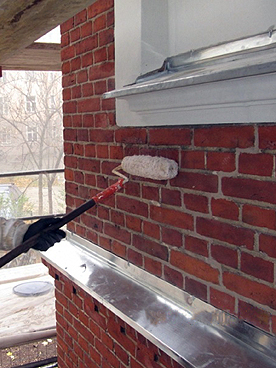

Abschließende Oberflächenbehandlung des Sichtmauerwerks

Voraussetzung für den Einbau der innenliegenden Dämmung ist die konstruktive Sanierung des Sichtmauerwerks von außen, das heißt die Reinigung der Klinkerfassade, Ausbesserung und Ergänzung der Fehlstellen der Klinkersteine und der Fugen sowie die Restaurierung der Fenstergewände und Stuckgesimse.
Abschließend erfolgt die Sicherung der Außenwand gegenüber Feuchtigkeitseintritt "Schlagregenschutz" mit dem "KROS-Verfahren (Kapillar-Regulierender-Oberflächen-Schutz – diffusionsoffen)" einem feuchteregulierenden System zur Oberflächenbehandlung.

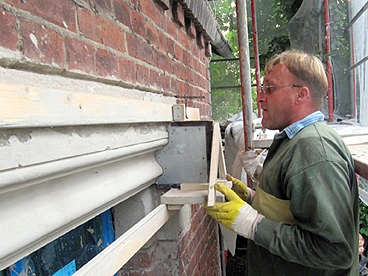

b07b_fenstergewaende
Restaurierungsarbeiten an den Fenstergewänden


Unter Berücksichtigung der vollständigen Fassadensanierung kann das Innendämmsystem mit 30 bis 35 mm starken Vakuum-Isolations-Paneelen eingebaut werden, kombiniert mit einem System aus mineralischen Dämmplatten. Die dabei zugrunde liegende Dämmwirkung ist 8 bis 10-fach höher als bei konventionellen Systemen. So kann eine Wanddämmung mit einem U-Wert von 0,18 W/m²K erreicht werden. Die Anschlüsse der Fensterleibungen werden umschließend mit iQ-Term gedämmt und an der Außenwand einbindende Innenwände erhalten einen in den Putz eingearbeiteten Dämmkeil.

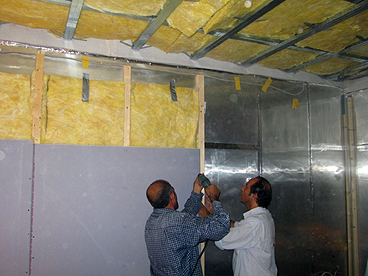

b07c_vip-und-mineraldaemmung
Kombination der Innenwanddämmung aus mineralischer Dämmung (links) und Vakuum-Isolations-Paneelen (rechts)
b07d_innendaemmsysteme

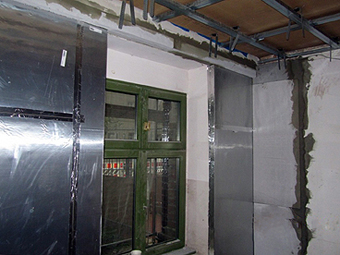

Aufeinandertreffen verschiedener Dämmsysteme:
iQ-Therm in der Fensterleibung, Vakuum-Isolations-Paneele auf der Außenwand und der Dämmkeil einer einbindenden Innenwand.
b08_doppelkastenfenster

Die Kunststofffenster des Bestands werden vollständig ersetzt durch einen neuen Holzfenstertyp mit einem U-Wert von 0,68 W/m²K. Die Konstruktion des Fensters ähnelt dem Prinzip eines Verbund- oder Doppelkastenfensters in einer 2-flügeligen Ausführung nach dem historischen Vorbild, ausgestattet mit Isolierverglasung (Ug = 0,5 W/m²K) in jeder Scheibenebene, wodurch ein hoher Wärmedämmwert und ein erhöhter Schallschutz entsteht.
Die alten vorhandenen Holzfenster werden gemäß der neuen Fensterkonstruktion aufgerüstet oder gegebenenfalls ausgetauscht.


Die Dachkonstruktion muss im gesamten Aufbau einschließlich aller Abdeckungen und Anschlüsse an die Außenwände sowie den Ziergiebel erneuert werden. Dabei wird die bereits teilweise eingebaute Dämmung ergänzt, so dass ein U-Wert von 0,17 W/m²K erreicht werden kann. Zum Einsatz kommt ein Mineralwolle-Dämmsystem.



b09_detail-daemmung-dach_bearb

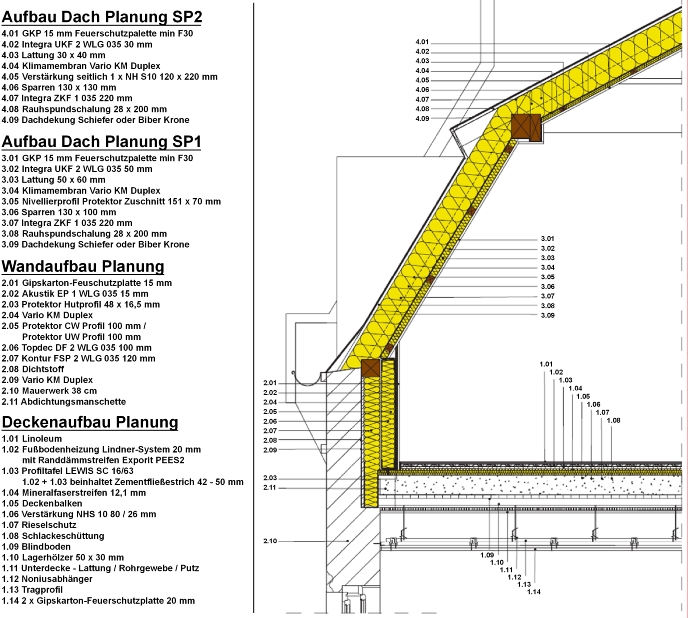

Detailschnitt der Dachkonstruktion

Zusammenstellung der U-Werte der Gebäudehüllflächen vor und nach der Sanierung [1]
Bauteil U-Wert [W/m²K]
Vor der Sanierung Nach der Sanierung
Außenwand 2,20 0,17
Fenster 2,20 0,69
5,00 0,69
Steildach (Hauptgebäude) 5,88 0,18
0,18 0,18
Flachdach (Anbau) 1,00 0,16
Boden 2,90 0,17
0,17 0,17

Heizung / Lüftung / Beleuchtung




Der hochwertige Wärmeschutz der Gebäudehülle führt zu einem geringen Heizwärmebedarf, weshalb die Heizungsanlage als Niedertemperatursystem ausgebildet werden kann. Als komplett neues Heizungssystem wird eine Sole-Wasser-Wärmepumpe eingebaut. Die Abgabe der Wärme in den Räumen erfolgt zum Teil als Wandheizungssystem bzw. mittels eines Fußbodenheizungssystems, das die Erneuerung des Fußbodens einschließlich dessen Abdichtung und Wärmedämmung zur Folge hat.



b10a_heizungsverlegung-wand b10b_heizungsverlegung-boden

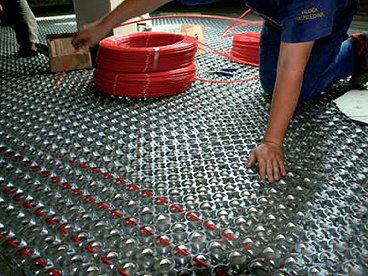

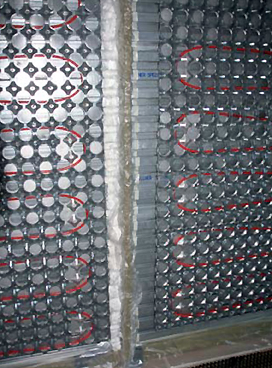

Verlegung der Heizverteilsysteme an der Wand und auf dem Boden

Der Einsatz der Sole-Wasser-Wärmepumpe ermöglicht die sommerliche Kühlung des Dachgeschosses und eine aktive Regenerierung des Erdreichs in den Sommermonaten.
In den Förderrichtlinien des Berliner Umweltentlastungsprogramms ist für die Auswahl der Wärmepumpen vorgesehen, dass über die geforderte Mindestenergieeffizienz hinaus, die gesamten klimatischen Effekte der Wärmepumpe (TEWI-Wert = Total Equivalent Warming Impact) betrachtet werden müssen.

Die Installation einer Be- und Entlüftungsanlage mit Wärmerückgewinnung vermeidet Lüftungswärmeverluste und sorgt gleichzeitig für eine gute Raumluftqualität mit einer maximalen CO2-Konzentration von 1.500 ppm, was über eine CO2-Steuerung sichergestellt werden soll.

Die geplante Optimierung der Beleuchtung mit dem Einsatz elektronischer Vorschaltgeräte und der Ersatz ineffizienter Leuchtmittel führen zur weiteren Reduzierung des Energieverbrauchs.



Energiebedarf

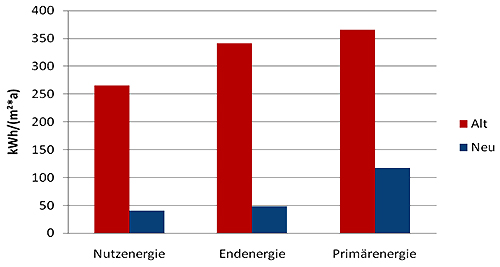

b11_energiebedarf
Energiebedarf vor und nach der Sanierung im Vergleich



Eine Primärenergieeinsparung von 202,3 MWh/a (Berechnung nach EnEV / DIN V 18599) soll durch das Zusammenspiel aller Sanierungsmaßnahmen erzielt werden, was zur Reduktion energiebedingter CO2-Emissionen von 46 t/a bei Fernwärme aus Kraft-Wärme-Kopplung und Strommix führt. Gegenüber dem Ausgangszustand sinkt der Primärenergiebedarf um 68 %. Der Nutz- und Endenergiebedarf wird im Vergleich zum Ausgangszustand um etwa 85 % reduziert. Die Energieeinsparung beim Heizwärmebedarf von 26,3 auf 3,9 Liter Heizöl pro Quadratmeter wird als Ziel der Sanierung angestrebt.



Aufteilung der spezifischen Verbrauchswerte bezogen auf die beheizte Energiebezugsfläche [1]
Endenergie
[kWh/m²a]
Primärenergie [kWh/m²a]
Vor der
Sanierung
Nach der
Sanierung
Vor der
Sanierung
Nach der
Sanierung
Heizwärme 330,5 18,3 336,4 36,0
Trinkwarmwasser 2,0 2,5 5,3 6,7
Belüftung 0,4 23,6 1,1 63,8
Beleuchtung 8,5 4,2 22,9 11,3
Gesamt 341,4 48,6 365,7 117,8



Kosten

Im Vergleich zu der zu Beginn der Maßnahmenumsetzung vorgenommenen groben Kosteneinschätzung von 1.113.700 € Gesamtkosten (siehe Tabelle) liegen derzeit die kalkulierten Kosten der Gesamtsanierung mit 1.010.390 € noch darunter. Allerdings ist das Projekt noch nicht abgeschlossen und es kann noch zu Änderungen kommen.

Sanierungskosten gemäß der ersten Kostenschätzung [1]

Position Kosten [EUR]
Dach 75.000
Fenster 106.000
Fassade und Dämmung 406.600
Fußböden und Dämmung 100.100
Technische Anlagen 226.100
Außenanlagen (nicht UEP) 92.800
Nebenkosten 107.100
Gesamt 1.113.700

Als besonderes Modellvorhaben erhält das Projekt eine 90 %ige Förderung aus dem Umweltentlastungsprogramm (UEP II) des Landes Berlin, das durch Mittel aus dem Europäischen Fonds für regionale Entwicklung (EFRE) kofinanziert wird.



Zusammenfassung

Das voraussichtlich im Jahr 2011 realisierte europäische Modellprojekt "Energetische Sanierung der Montessori Grundschule Berlin Pankow" soll aufzeigen, dass trotz Denkmalschutzauflagen für Bestandsgebäude im Nichtwohnungsbereich ein sehr guter energetischer Standard erreicht werden kann.
Die dabei zur Innendämmung eingesetzten Vakuum-Isolations-Paneele (VIP) sind bislang eine noch kaum erprobte Technologie und stoßen bereits jetzt auf großes Interesse in der Fachwelt. Die Förderung durch das Land Berlin wie auch der EU ermöglichen so die forschungstechnische Projektbegleitung durch den Bundesarbeitskreis Altbauerneuerung – BAKA e. V. und den darin involvierten Forschungseinrichtungen. Ein weiteres Ziel ist, das Modellprojekt selbst sowie alle Ergebnisse und Veränderungen in den Bauteilen dauerhaft dokumentieren, evaluieren und einer breiten Öffentlichkeit vorstellen zu können. Hierzu werden in den Bauteilen entsprechende Messsonden eingebaut, die es ermöglichen, den Zustand der Bauteile über Jahre hinweg zu beobachten. Für Interessenten ist das Gebäude im Rahmen von Führungen zugänglich.
Auch zur gezielten Weiterbildung von Handwerkern im Rahmen der Projekte "Holzwende 2020: Verwendung nachwachsender Rohstoffe" und "Handwerkerprofil-Plus" soll das Projekt dienen. Handhabung, Verfahren und Methoden zur Bearbeitung der Dämmmaterialien, insbesondere der Vakuum-Isolations-Paneele, sollen den Handwerkern dabei vermittelt werden.



Zusätzliche Informationen

Literatur, Quellenangaben
[1] Angaben des Projekträgers
[2] Klimadaten des Deutschen Wetterdienstes; Monatserte der Station Berlin-Alexanderplatz
[3] BAKA – Bundesarbeitskreis Altbau e. V. Berlin:
Broschüre – Montessori Schule, Energetische Sanierung im Denkmal,
PDF aus dem Download-Portal der VARIOTEC GmbH & Co. KG, Neumarkt,
http://variotec-innovation.de/download/C20a024a7X11f221d96dbXY2d80/ BAKA_Broschuere_Montessori.pdf
[4] Internetpräsenz des BAKA e. V. Berlin "Bautagebuch Montessori Schule"
– http://www.montessori.bakaberlin.de/index.php#ctext1265
– http://www.montessori.bakaberlin.de/schulprojekt/massnahmen.php
– http://www.bakaberlin.de/altbauerneuerung/modellprojekte_1.php



Projektpartner

Programmträger Beratungs- und Service- Gesellschaft Umwelt (B. & S.U.) mbH; Berlin
Diese E-Mail-Adresse ist gegen Spambots geschützt! Sie müssen JavaScript aktivieren, damit Sie sie sehen können.
Baufachliche Gesamtbetreuung BAKA-Bundesarbeitskreis Altbauerneuerung e.V. Berlin;
Diese E-Mail-Adresse ist gegen Spambots geschützt! Sie müssen JavaScript aktivieren, damit Sie sie sehen können.
Projektsteuerung: integra berlin architekten & ingenieure
Förderung Umweltentlastungsprogramm (UEP II) des Landes Berlin, kofinanziert durch Mittel aus dem Europäischen Fonds für regionale Entwicklung (EFRE)
Fördermittelgeber: Senatsverwaltung für Gesundheit, Umwelt und Verbraucherschutz, Berlin



Links

Förderprogramm des Landes Berlin: pfeil-rechts_blau www.uep-berlin.de

Homepage des Bauherren KARUNA e. V.: pfeil-rechts_blau http://home.snafu.de/karuna/index.html

Homepage der Schule: pfeil-rechts_blau www.montessori-schule-pankow.de/



Abbildungsnachweis

Fotos – Datenkopf, Nordwest-Ansicht, Oberflächenbehandlung, Fassadenrestaurierung, Innenwanddämmung 1 und 2,
Doppelkastenfenster und Energiebedarfs-Grafik – aus [4]; BAKA-Bundesarbeitskreis Altbau e. V. Berlin


Pläne – EG-Grundriss, Schnitt, NW-Ansicht, Detailschnitt Dach sowie
Fotos – Thermographie, Heizungsverlegung Wand und Boden – aus [3]; BAKA-Bundesarbeitskreis Altbau e. V. Berlin
