Plusenergie-Grundschule mit Hort in Halle
demo-halle Adresse: Murmansker Straße 13,
06130 Halle
Bauherr: Edith-Stein-Schulstiftung des Bistums Magdeburg
Antragsteller: Edith-Stein-Schulstiftung des Bistums Magdeburg in Zusammenarbeit mit der Hochschule Magdeburg-Stendal, Fachbereich Bauwesen
Ansprechpartner:

Gunnar Hollenbach, Bausachverständiger,
Zerbst, Diese E-Mail-Adresse ist gegen Spambots geschützt! Sie müssen JavaScript aktivieren, damit Sie sie sehen können.



Daten und Fakten



Allgemeine Daten

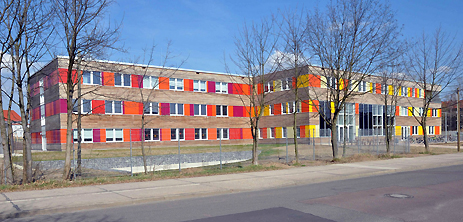

Foto_Sued-Ost-Ansicht
Blick von der Murmansker Straße aus auf die Südseite des Neubaus



Projektadresse Katholische Grundschule und Hort
"St. Franziskus"
Murmansker Straße 13
06130 Halle/Saale
Deutschland
Baujahr (Inbetriebnahme) Februar 2014
Anzahl der Schüler/Kinder ca. 190
Anzahl der Betreuungsräume

20

Bruttogeschossfläche 3.770 m²
Nutzfläche nach EnEV 2.019 m²
Beheizte Nettogrundfläche
(EBF - Energiebezugsfläche)
2.966 m²
Beheiztes Gebäudevolumen 11.990 m³
A/V 0,40 1/m





Projektübersicht

Mit dem Bau der neuen Grundschule realisiert die Edith-Stein-Schulstiftung einen weiteren Baustein ihres Konzeptes "Bildungsstandort Murmansker Straße" in Halle. Das vom christlichen Menschenbild getragene Bildungsangebot beinhaltet dort bereits zum einen das Elisabeth-Gymnasium und zum anderen gemeinsam in einem weiteren Gebäude in der näheren Nachbarschaft die St. Franziskus-Schule sowie die St. Mauritius-Sekundarschule. Für beide Schulen ist es im Laufe der Jahre in dem auch zunehmend maroden Gebäude zu eng geworden, so dass nun auf dem Grundstück gegenüber dem Elisabeth-Gymnasium in mehreren Bauabschnitten eine Grundschule mit Hort, eine Sekundarschule und eine Einfeld-Sporthalle erstellt werden.
Der Bauträger legt bei der Durchführung der Neubauprojekte erheblichen Wert auf deren Nachhaltigkeit und Ökologie, deshalb sollen alle Gebäude im Passivhaus-Standard und daraus resultierend im Plusenergie-Standard errichtet werden. Zusätzlich soll das Projekt für andere Schulträger als Vorbild dienen.
Den Anfang macht der Neubau der Grundschule mit integriertem Hort "St. Franziskus" als nahezu vollständige Holzkonstruktion und somit weitestgehend aus nachwachsenden Rohstoffen in CO2-neutraler Bauweise. Darüber hinaus soll, begleitet von einer zweijährigen Monitoringphase, die Verwendung von einer Reihe innovativer Baukomponenten untersucht werden.



Lage

Standort-Karte-Halle_web
Standort der Grundschule
in Deutschland
Breitengrad 51,45 °N
Längengrad 11,87 °O
Höhenlage 105 m über NN
Mittlere Jahrestemperatur 9,3 °C
Mittlere Wintertemperatur (Oktober - April) 4,2 °C
Klima
(TRY-Referenzstation)
Klimazone TRY 4,
Potsdam



Gebäudetyp / Baujahr



Gebäudetyp Baujahr
vor 1910 1910-1930 1930-1950 1950-1970 1970-1990 nach 1990
Dorfschule
Mehrgeschossige
Schule
Mittelflur-Schule
Seitenflur-Schule
Pavillon-Schule
Hallen-Schule
Zentral-Schule
Kammform-Schule
Offenes-Konzept-Schule
Cluster-Schule



Zusätzliche Informationen

Literatur, Quellenangaben
[1] Unterlagen zum Zuwendungsantrag des Bauträgers
[2] Edith-Stein-Schulstiftung: Planung Neubau der St. Franziskus-Grundschule in Halle.
Abschlussbericht, AZ 28080, Deutsche Bundesstiftung Umwelt
[3] Klimadaten des Deutschen Wetterdienstes, Monatswerte der Station Potsdam,www.dwd.de



Projektpartner

Projektbetreuung
Gunnar Hollenbach, Sachverständigenbüro,
Zerbst, Diese E-Mail-Adresse ist gegen Spambots geschützt! Sie müssen JavaScript aktivieren, damit Sie sie sehen können.
Architektur Steinblock-Architekten, Magdeburg,
Alexander Tietze, Diese E-Mail-Adresse ist gegen Spambots geschützt! Sie müssen JavaScript aktivieren, damit Sie sie sehen können.
Anlagentechnik Theurich + Klose Ingenieurgesellschaft mbH, Hannover,
Axel Gierlich, Diese E-Mail-Adresse ist gegen Spambots geschützt! Sie müssen JavaScript aktivieren, damit Sie sie sehen können.
Elektroplanung AIB GmbH - Architekten Ingenieure Bautzen,
Matthias Medack, Diese E-Mail-Adresse ist gegen Spambots geschützt! Sie müssen JavaScript aktivieren, damit Sie sie sehen können.
Wissenschaftliche Begleitung,
Monitoring
Hochschule magdeburg-Stendal, Fachbereich Bauwesen,
Prof. Dr.-Ing. Kati Jagnow, Diese E-Mail-Adresse ist gegen Spambots geschützt! Sie müssen JavaScript aktivieren, damit Sie sie sehen können.
Förderung

Europäischer Fond für regionale Entwicklung (EFRE)

Bundesministerium für Wirtschaft und Energie:
EnOB-Programm EnEff-Schule

Land Sachsen-Anhalt

Stadt Halle



Links

Homepage des Kinderhorts St. Franziskus: pfeil-rechts_blau www.hort-sankt-franziskus.de

Homepage der Grundschule St. Franziskus: pfeil-rechts_blau www.franziskusschule-halle.de

Internetpräsenz des Schulträgers: pfeil-rechts_blau www.edith-stein-schulstiftung.de

Informationen zum Holzbausystem: pfeil-rechts_blau www.holzwerthaus.de



Abbildungsnachweis

Planunterlagen:
Steinblock-Architekten



Fotos:
Diashow zur Einweihung und zum Schulneubau St. Franziskus Grundschule in Halle/Saale,
www.schulstiftung.magix.net/album/alle-alben/!/oa/7100437-100822022/#,
Patrizia Erben-Grütz, Diese E-Mail-Adresse ist gegen Spambots geschützt! Sie müssen JavaScript aktivieren, damit Sie sie sehen können.
Projektbetreuer Gunnar Hollenbach
Steinblock-Architekten
Hochschule Magdeburg-Stendal, Katharina Gebhardt

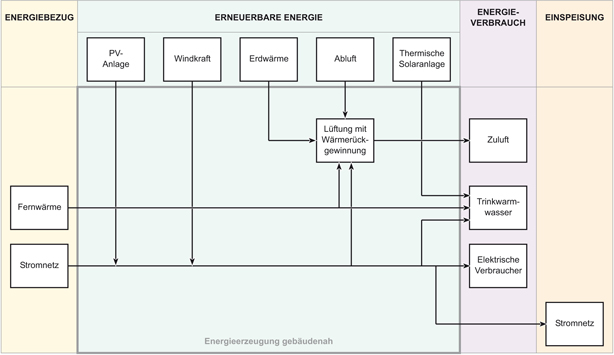

Grafiken Anlagenschema, Energieversorgungsschema:
Fraunhofer-Institut für Bauphysik





Konzept & Umsetzung



Basierend auf dem christlichen Leitbild des Schulträgers und der darin verankerten Verantwortung des Menschen gegenüber der Schöpfung entwickelten sich in der Planungsphase die Grundsätze für die Konzeption des Bildungsstandorts.

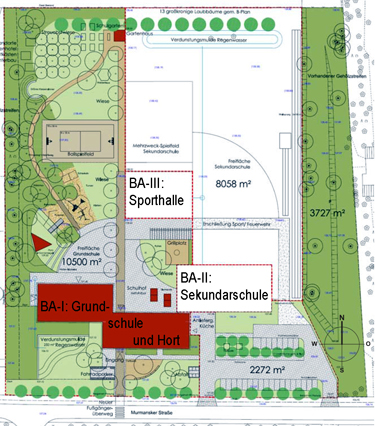

Lageplan
Lageplan zu den Neubauprojekten



Deshalb soll die Ausführung des Schulneubaus CO2-neutral, zukunftsweisend komplett aus Holz und weiteren CO2-bindenden Materialien verwirklicht werden. Bisherige Bauweisen sollen – nicht nur für Schulen – hinsichtlich energetischer, ökologischer, bautechnischer und bauphysikalischer Ausführung überarbeitet, mit neuen Erkenntnissen wissenschaftlich untermauert und zu Neuentwicklungen mit allgemeiner Praxistauglichkeit mit Pilotwirkung geführt werden. Dabei spielen Wirtschaftlichkeit und ökologische Gesichtspunkte zum Klimaschutz und der CO2-Reduzierung eine wesentliche Rolle.



Architektur

Die Umsetzung des Bildungsstandort-Konzepts wurde begonnen mit dem Bau der Grundschule und dem darin integrierten Hort im südwestlichen Bereich des Areals und den dafür notwendigen Außenanlagen wie zum einen die Flächen zur Erschließung zur Murmansker Straße im Süden und zum anderen die Freiflächen für die Spiel-, Freizeit- sowie Gartenanlagen entlang der Westseite des Grundstücks.
Das dreigeschossige, nicht unterkellerte Schulgebäude besteht aus zwei zueinander versetzt angeordneten Gebäudeteilen.
Der östliche Teil A des Gebäudes, über den die Haupt-Erschließung des Gesamtgebäudes mitsamt dem Aufzug erfolgt, ist als Seitenflur-Schultyp konzipiert. Neben dem Eingangsbereich mit Garderoben befinden sich darin im Erdgeschoss die sich über zwei Etagen erstreckende Aula mit einer Galerie im 1. OG und die daran angebundenen Bereiche der Küche sowie Lager- und Technikräume. Das 1. Obergeschoss beherbergt in diesem Gebäudeteil die Räumlichkeiten der Schulverwaltung und den gemeinschaftlich genutzten Raum der Stille. Darüber im 2. Obergeschoss sind hier die Fachräume für "Kunst" und "Werken" der Grundschule zu finden; ebenso die Hausmeister-Wohnung und der "Energieraum" der Gebäudetechnik.

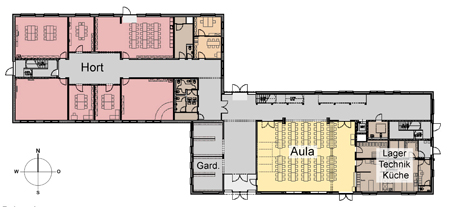

Grundriss-EG
Grundriss Erdgeschoss

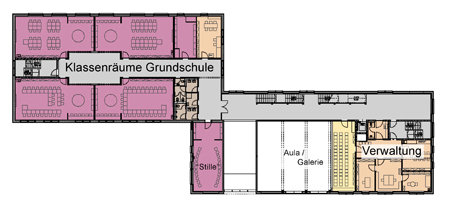

Grundriss-OG1
Grundriss 1. Obergeschoss

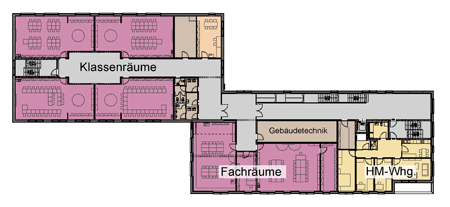

Grundriss-OG2
Grundriss 2. Obergeschoss



Der westliche Teil B des Gebäudes wurde als Mittelflur-Schultyp umgesetzt. Im Erdgeschoss sind hier die Räume für den Kinderhort, während sich in den beiden Geschossen darüber die Klassenräume der Grundschule befinden. Zentral gelegen im Übergangsbereich zum Gebäudeteil A sind hier in allen Geschossen die sanitären Anlagen untergebracht. In jedem Gebäudeteil befindet sich an der Schmalseite ein Fluchttreppenhaus.

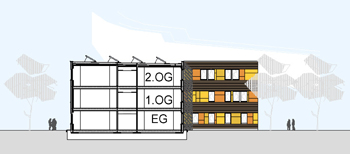

Gebaeude-Schnitt-Westteil
Querschnitt durch den westlichen Gebäudeteil





Bauteile

Um den gewünschten Passivhausstandard zu erfüllen, gilt es, eine hochwärmedämmende und wärmebrückenfreie Gebäudehülle herzustellen. Zusätzlich sind die Grundsätze der Bauherrschaft nach einer nachhaltigen und ökologischen Bauweise zu erfüllen. Mit diesen Anforderungen an die Gebäudehülle entschieden sich die Fachplaner für eine Holzbaukonstruktion, die zu 80 % aus dem nachwachsenden Rohstoff besteht.



Außenwand

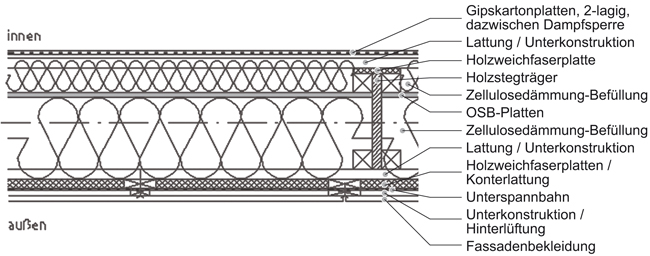

Detail_Aussenwand-Normalfall

Querschnitt zum Aufbau des Außenwand-Holzrahmentragwerks (Normalfall)





Das Tragwerk der Außenwand besteht aus Doppel-T-Holzträgern. Zwischen diesen befinden sich aussteifende Wandscheiben aus OSB-Platten, die als Dampfsperre eine luftdichte Ebene bilden. Die Wandscheiben werden an der Innenseite des Gurtes befestigt. Die freiliegenden Zwischenräume sind vollständig mit Zellulose (Isofloc) ausgefüllt. Dabei werden die Gurte der Träger überdämmt, um die Wärmebrücken des Ständerwerkes zu minimieren. Die dem Innenraum zugewandten Gipsfaserplatten sind an der horizontalen Lattung fixiert und schalltechnisch von der Restkonstruktion entkoppelt.

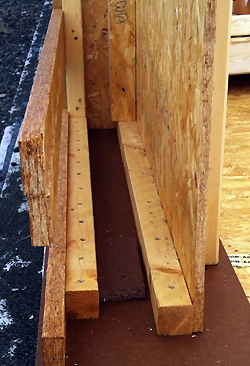

Foto_Rohkonstruktion-Aussenwand

Holzkonstruktion der Außenwand

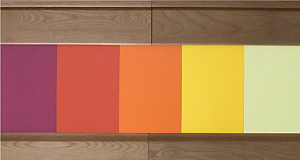

Foto_Aussenwand-Amrocplatten
Die Farbpalette der Fassadenplatten


Die hinterlüftete Außenverkleidung des Schulgebäudes besteht aus Thermoholz-Profilen. Zusätzlich ist die Fassade in der Fensterebene mit witterungsbeständigen und wasserundurchlässigen Amrocplatten (Zementspan) versehen, die die farbigen Akzente der Fassade setzen.
Die Brandschutzwände in F90 sind ebenfalls in Holzbauweise ausgeführt. Hierbei wurde die Außen- und Innenverkleidung jeweils durch zwei zusätzliche Gipsfaserplatten mit dazwischenliegendem Glasfasergewebe verstärkt.





Solarthermische Außenwand

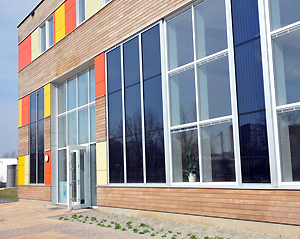

Foto_Solarthermie-Module
Außenwandbereich mit Solarthermie-Elementen


In die Süd-Fassade des östlichen Gebäudeteils sind Solarfelder von insgesamt ca. 35 m² Größe integriert, deren gewonnene Energie zur Erzeugung des in der Schule benötigten Warmwassers herangezogen wird.
Das dahinter liegende Holzrahmentragwerk entspricht nahezu dem Aufbau der übrigen Fassade; in diesem Bereich bilden Gipsfaserlatten den Abschluss der Wand nach außen, auf denen die Solarelemente aufliegen. Um den konstruktionsbedingt entstehenden Wärmeverlust im Randbereich der Solarmodule zu verringern, sind sie mit Mineralwolle umschlossen. Eine Hinterlüftung der Module ist nicht gegeben. Durch die Sonnenbestrahlung hat der Absorber eine höhere Temperatur als die Umgebungsluft, was eine Reduzierung der Transmissionswärmeverluste durch die Außenwand bewirkt. Die hohen Temperaturen führen jedoch nicht zu einer Überhitzung des dahinter liegenden Innenraums, da die eingeblasene Zellulosedämmung nicht nur Kälte sondern auch Hitze abschirmt.

Neben der Energieeinsparung wird innerhalb des Projekts ein wirtschaftliches und ökologisches System verfolgt. Besonders der Einsatz von Aluminium soll vermieden werden, weshalb für die Glaskonstruktion die ansonsten gängigen Aluminium-Abdeckleisten durch Thermoholzleisten ersetzt wurden.





Fenster

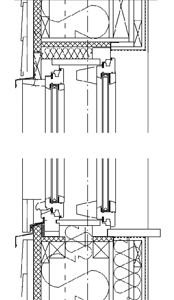

Detail_Kastenfenster-vertikal_sw
Kastenfenster-Detail: Vertikalschnitt

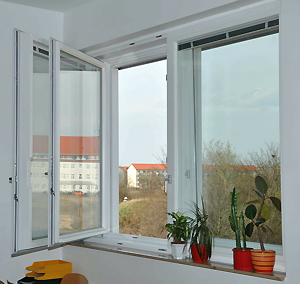

Foto-Kastenfester-von-innen

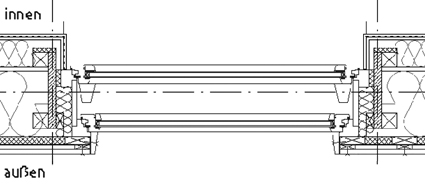

Detail_Kastenfenster-horizontal_sw
Kastenfenster-Detail:
Horizontalschnitt





Die Fenster in den Schulräumen sind nach Passivhausstandard entwickelte und zertifizierte Kastenfenster mit einer 2-fach-Verglasung jeweils im inneren und äußeren Fensterflügel. Um die Wärmeleitfähigkeit der Fensterrahmen zu reduzieren, wurde Thermoholz verwendet.
Auf der Außenseite sind die Fensterrahmen durch die Konstruktion der Fassadenbeplankung völlig überdämmt. In dem Raum zwischen den beiden Fensterflügeln entsteht eine Pufferzone, die im Lüftungs-/Beheizungssystem für die Räume eine Rolle spielt.









Als Sonnenschutz ist mit automatischer Steuerung innerhalb des Kastenfenster-Zwischenraums auf dem raumseitigen Fensterflügel ein Lammellensystem angebracht, das mit zwei verschiedenen Oberflächen ausgestattet ist: im Sommer wird die metallisch reflektierende Oberfläche zur Außenseite hin gerichtet, um den Wärmeeintrag zu verhindern, während im Winter die umgedrehten Lamellen mit ihrer schwarzen absorbierenden Seite als Luftkollektor die solaren Wärmegewinne generieren.

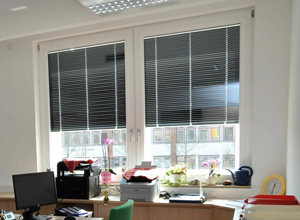

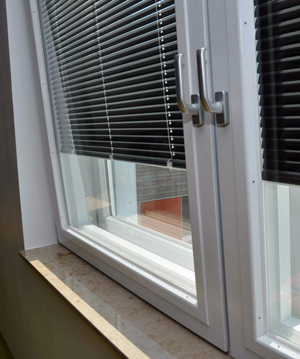

Foto_Sekretariat-Fenster mit Sonnenschutz
Aktivierter Sonnenschutz
im Sekretariat der Schule







Im Bereich des Haupteingangs und für die Aula konnten aufgrund der Großflächigkeit der Fensterflächen keine Kastenfenster bewerkstelligt werden, weshalb hier eine Pfosten-Riegel-Konstruktion mit Dreifachverglasung erstellt wurde. Auch hier befinden sich zwischen der äußeren und der mittleren Glasscheibe drehbare Lamellen mit unterschiedlich beschaffenen Oberflächen.

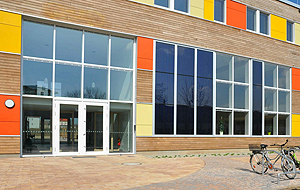

Foto_Pfosten-Riegel-Fassade
Glasfassade in Pfosten-Riegel-Konstruktion



Dach

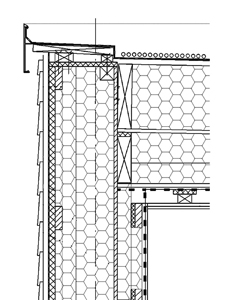

Detail-Attika-firstseitig



First- (Nord-)seitig

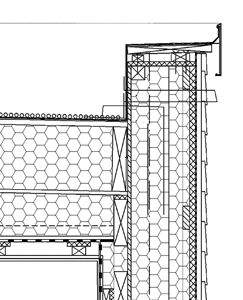

Detail-Attika-traufseitig



Trauf- (Süd-)seitig



Details zu den Attika-Dachanschlüssen

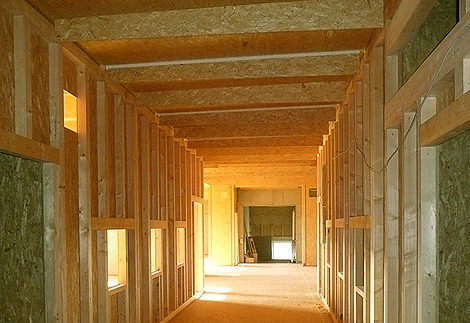

Foto_Dachkonstruktion
Blick aus dem Flurbereich auf die Dachkonsruktion





Das Dach des Schulgebäudes ist eine Flachdachkonstruktion mit einem leichten Gefälle in Nord-Süd-Richtung, was neben der Entwässerung auch die Aufstellung der PV-Elemente für das Solarfeld begünstigt.
Den oberen Abschluss bilden Kunststoffdachbahnen mit einer Auflastschüttung aus Kies. Wie bei den Außenwänden besteht die tragende Dachkonstruktion aus Holzbauelementen (Holzträger mit OSB-Platten-Beplankung), deren Gefache mit Einblasdämmung ausgefüllt sind. Darunter schließt sich daran eine zweite Holz-Deckenebene an, in der die Installationen verlegt sind und die horizontal in den Räumen das Dachgefälle ausgleicht. Auch die Zwischenräume in dieser Decke sind mit Einblasdämmung verfüllt.







Bodenplatte

Ähnlich wie bei der Außenwand und dem Dach besteht auch die Bodenplatte aus Holzbauelementen die mit Zellulose-Dämmung befüllt sind. Die Räume zwischen den Auflager-Streifenfundamenten, die auf einer Schicht aus Glasschaumgranulat aufgebracht sind, wurden mit Schaumglasschotter verfüllt.
Eingebettet in Betonrecycling-Material ist unter dem Gebäude die Erdwärmetauscher-Anlage.

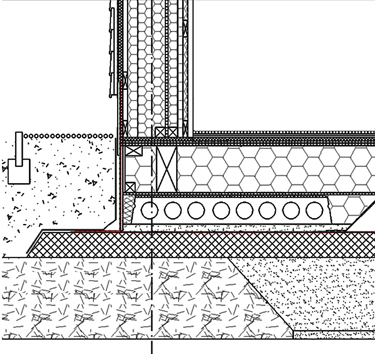

Detail-Bodenplatte
Detail: Randausbildung der Bodenplatte


b22_Foto_Baugrube-Erdwaermetauscher

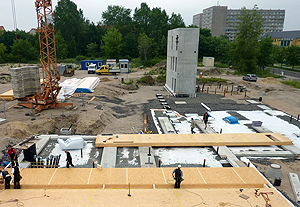

Foto_Bodenplatte

Verlegen der Erdwärmetauscher-Rohre
in der Baugrube
Einbau der Bodenplatten-Holzelemente



Zusammenstellung der U-Werte der Gebäudehüllflächen
Bauteil U-Wert
[W/m²K]
Beschreibung
Außenwand 0,11 23 mm Gipsfaserplatten 2-lagig, dazwischen Dampfsperre,
110 mm Zellulosedämmung,
15 mm OSB-Platte,
255 mm Zellulosedämmung,
30 mm Holzweichfaserplatte, Unterspannbahn,
22 mm Hinterlüftung,
20 mm Thermoholzbeplankung bzw.
12 mm Zementfaserplatten
Solarwand
0,16 23 mm Gipsfaserplatten 2-lagig, dazwischen Dampfsperre,
110 mm Zellulosedämmung,
15 mm OSB-Platte,
135 mm Zellulosedämmung,
30 mm Holzweichfaserplatte,
15 mm Gipsfaserplatten,
Solarelement
Fenster 0,60 Passivhaus-Kastenfenster,
2 x 2-fach Verglasung in Thermoholzrahmenprofilen
0,75 Pfosten-Riegel-Fassade mit
Dreischeibenverglasung
Flachdach 0,10 Kiesschüttung, 3 mm Kunststoff-Dachbahnen,
22 mm OSB-Platten,
280 mm Holzträgerkonstruktion / Zellulosedämmung,
15 mm OSB-Platten,
180 mm Holzträgerkonstruktion / Zellulosedämmung,
15 mm OSB-Platten,
58 mm Unterkonstruktion / Installationsebene,
23 mm Gipsfaserplatten, 2-lagig
Boden gegen Erdreich 0,13 25 mm Trockenestrichplatte,
10 mm Holzweichfaserplatte,
30 mm Beplankung,
280 mm Holzträgerkonstruktion / Zellulosedämmung,
15 mm Beplankung,
228 mm Streifenfundament-Auflager / Schaumglasschotter,
150 mm Glasschaumgranulat





Anlagentechnik

Um für das Schulgebäude das Plusenergie-Niveau erreichen zu können, wird, neben dem hohen Wärmedämm-Standard der Gebäudehülle, auf effiziente Anlagentechniken zugegriffen. Hierbei kommen Photovoltaiksysteme und eine kleine Windkraftanlage zum Einsatz.

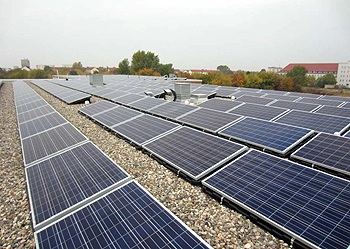

Foto_PV-Anlage-Dach
PV-Anlage auf dem Dach der Grundschule







Eine Photovoltaikanlage mit 441 m² Modulfläche befindet sich auf dem Dach der Grundschule. Die Rückseite der Solarflächen ist mit Glasfasergewebe beschichtet. Mit der dadurch vergrößerten Oberfläche sollen die Erträge optimiert werden. Der mit dieser Anlage gewonnene Strom dient vorwiegend der Eigennutzung. Überschüssige Anteile werden in das öffentliche Netz eingespeist.

Eine weitere Photovoltaikanlage mit ca. 58 m² Größe ist auf dem Dach des Carports errichtet und zusätzlich erzeugt eine Windenergiekleinanlage (vertikales Windrad) vor dem Haupteingang der Schule Strom.
Am Carport wurde ein Raum für die Batterie geschaffen, die den gewonnenen Strom der beiden Kleinanlagen speichert. Mit der gespeicherten elektrischen Energie soll die Außenbeleuchtung mit Solarleuchten weitestgehend autark betrieben werden.

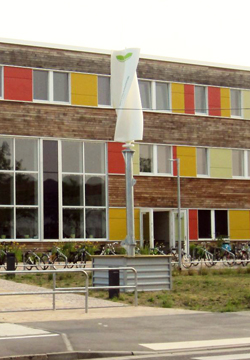

Foto_Suedseite-mit-Windrad
Vertikal-Windrad vor dem Haupteingang






Temperierung / Lüftung


Foto_Kastenfenster
Kastenfenster mit gekippten Innenflügeln










Ein Teil der Klimatisierung der Räume erfolgt mittels natürlicher Belüftung durch die Kastenfenster.
Im Sommer, wenn die Überhitzung der Räume durch die Sonneneinstrahlung vermieden werden muss, wird die überschüssige Wärme im Fensterflügel-Zwischenraum durch Ankippen des äußeren Fensterflügels abgeführt. Dabei verhindern die Lamellen des Sonnenschutzes auf dem Innenflügel mit ihrer metallisch reflektierenden Oberfläche den Wärmeeintrag in den Raum.

Im Winter ist dieser Effekt jedoch erwünscht: Durch Öffnen des Innenflügels können die solaren Wärmegewinne in den Raum geleitet werden. Das zusätzliche Drehen der Sonnenschutz-Lamellen auf ihre "absorbierende Seite" mit der schwarzen Oberfläche erhöht den Wärmeeintrag.



In der Aula werden Wand- und Deckenelemente aus Phasenwechselmaterial (PCM) eingesetzt, um die die Wärmespeicherfähigkeit zu steuern und um somit den sommerlichen Wärmeschutz im Raum zu verbessern. Tagsüber speichert dieses Material die Wärme, indem es von der festen in die flüssige Phase übergeht. Dadurch steigt die Raumlufttemperatur langsamer an. Wenn nachts intensiv gelüftet und dabei die Raumlufttemperatur gesenkt wird, gibt das Phasenwechselmaterial die Wärme an den Raum ab und nimmt dabei wieder den festen Zustand an.





Die mechanischen Lüftungsanlagen mit Wärmerückgewinnung und Erdwärmenutzung vervollständigen das Konzept zur Klimatisierung der Schulräume.





Grafik Anlagenschema
Schematische Darstellung der Anlagentechnik




Für den Klassentrakt (Gebäudeteil A) und den Aulatrakt (Gebäudeteil B) steht für die Raumlüftung jeweils ein Zentralgerät mit einer Wärmerückgewinnung von 90 % bereit. Hierin besteht das Wärmetauschersystem aus wärmesensiblen Speichermassen, sogenannten Wärmeakkumulatoren, die in der Lage sind, Wärme schnell aufzunehmen und sie wieder ebenso schnell an den durchziehenden kalten Luftstrom abzugeben. Der stetige Wechsel zwischen Außen- und Abluft gewährleistet auch eine hohe Feuchterückgewinnung, die im Sommer bei ca. 20 % und im Winter bei ca. 70 % liegt.
Die Küchengrundlüftung sowie die Wohnungslüftung der Hausmeisterwohnung werden jeweils über ein Zentralgerät mit Gegenstrom-Kanal-Wärmetauscher (320 m³/h Zuluft) versorgt. Für die Kochhauben- und Spülmaschinenlüftung wird ein getrenntes Zu- und Abluftgerät verwendet.
Die Sanitärräume verfügen zusätzlich über eine Abluftanlage mit 360 m³/h (Zuluft aus Nachströmung der Raumlüftung).





Im Winter wird die Temperatur der kühlen Außenluft über den Erdwärmetauscher angehoben und zu den Lüftungsanlagen geführt. Im umgekehrten Fall kann die warme Sommeraußenluft durch die kühlere Umgebung im Erdreich heruntertemperiert werden.
Durch diese energiefreie Vortemperierung der Außenluft werden die mechanischen Wärmetauscher entlastet.

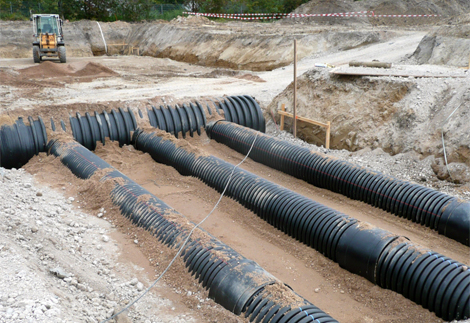

Foto_Rohrsystem-Erdwaermetauscher
Rohrsystem der Erdwärmetauscher-Anlage



Ist die zugeführte Außenluft nicht ausreichend temperiert, so ist ein Nachheizen durch Fernwärme möglich. Hierzu wird auf das Fernwärme-Rücklaufsystem des benachbarten Gymnasiums zugegriffen.
Die Lüftungsanlagen sind temperaturgeregelt über die Ablufttemperatur, überlagert von Einzelraumtemperaturen ungünstiger Räume. Zusätzlich sind raumweise Präsenzmelder installiert, die zur Steuerung der jeweiligen Volumenstromregler beitragen.







Trinkwarmwasserversorgung


Foto_Solarthermie-Module
Solarthermie-Module in der Südfassade
von Gebäudeteil A







Die benötigte Energie zur Bereitung des Trinkwarmwassers wird über die drei Solarmodulfelder mit ca. 5, 12 und 18 m² Größe in der nach Süden gerichteten Außenwand des Gebäudeteils A gewonnen. Die darin durch die Sonnenenergie erwärmte Trägerflüssigkeit wird einem Solarschichtenspeicher (2.000 l) mit integrierter Trinkwarmwassererwärmung zugeführt. Ist die angebotene Energiemenge aus der Solarwand nicht ausreichend, kann in dem Langzeitspeicher mittels Heizstab nachgeheizt werden. Wenn über längere Zeit die Energie nicht aus der Solarwand geholt werden kann, wird auf Fernwärme zugegriffen. Für die Versorgung der Hausmeisterwohnung ist ein weiterer 200 l fassender Solarspeicher vorhanden.



Überschüssige Energie aus der Solarwand wird verlustfrei in einer Thermospeicheranlage eingelagert. Die Anlage besteht aus einem Salzspeicher und vier Speicherzellen die jeweils vier mit Natriumacetat-Trihydrat (Natriumsalz der Essigsäure) gefüllte Thermospeicherzylinder umfassen. In den Zylindern dienen Aluminiumlamellen als Wärmetauscher, die die Wärme an Edelstahlrohre übertragen. Die Wärmespeicherung erfolgt über den Phasenumwandlungsprozess: Hierzu wird über etwa 3 Stunden das Speichermedium Salz mit heißem Wasser erwärmt. Es beginnt zu schmelzen und gibt sensible, sofort nutzbare Energie frei. Ausgelöst durch einen mechanischen Impuls wird die Kristallisierung des flüssigen Salzes in Gang gesetzt. Bei diesem Erstarrungsprozess wird latente Wärme abgegeben, die langfristig gespeichert werden kann. Die Kapazität des Thermospeichers setzt sich aus 1/3 sensibler und 2/3 latenter Wärme zusammen. Die Nutzung der thermodynamischen Zustandsänderung ist noch in der Erforschungsphase und somit gilt diese Anlage als Pilotprojekt.





Belichtung / Beleuchtung

Für eine angenehme Lernatmosphäre sind optimale Lichtverhältnisse notwendig. Hierzu erfassen Lichtsensoren die Helligkeit im Klassenraum, die sich aus dem Tageslicht und dem Kunstlicht zusammensetzt. Der erfasste Wert wird mit dem vom Nutzer festgelegten Sollwert verglichen und bei einer Abweichung über den Einsatz von Kunstlicht nachgeregelt.

Um eine höhere Tageslichtausbeute im Innenraum zu erzielen, wurden sowohl die Gestaltung sowie die Ausstattung der Räume in hellen, reflektierenden Farben ausgeführt.

Abhängig von der Raumnutzung und -größe kommen verschiedene Leuchten zum Einsatz.
In den Klassenräumen wurden überwiegend stabförmige Anbauleuchten eingebaut. Für die Außenbeleuchtung sowie für einige innenliegende Flurabschnitte wurden Solarleuchten vorgesehen.

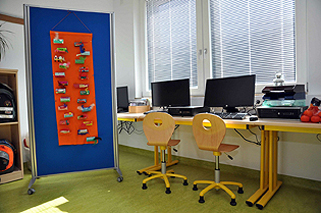

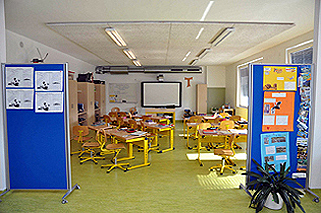

Foto_Computerraum

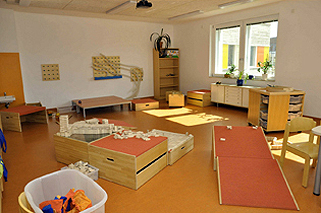

Foto_Gruppenraum-Hort Foto_Klassenraum



Räume in Kinderhort und Schule

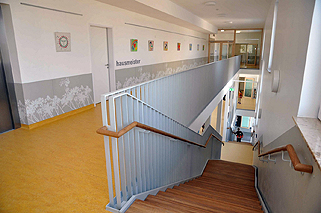

Foto_Flur-Treppenhaus Gebäude A



Gemäß dem grundlegenden ökonomischen Energiekonzept des Gesamtprojekts werden stromsparende LEDs als Leuchtmittel verwendet.

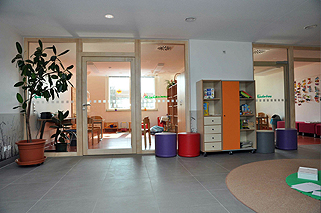

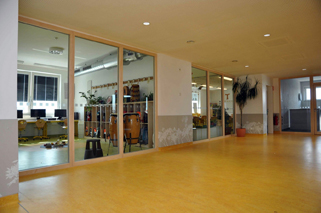

Foto_Flur-Hort Gebäude B



Foto_Flur-Schule Gebäude B



Flure im Schulgebäude





Steuerung

Lichtmenge, Lichtqualität, Lichtstärke und Lichtfarben werden in verschiedenen Räumen gemessen und automatisch geregelt. Es wird die Simulation eines natürlichen Tagesrhythmus durch eine dynamische Lichtsteuerung verfolgt. Die Regulierung der Lichtfarben und Lichtstärken soll die Behaglichkeit erhöhen und die Tageslichtversorgung optimieren.

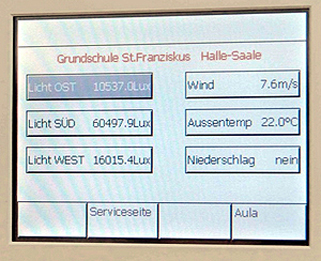

Foto_Anzeigemonitor

Anzeige der von der Wettersation der Schule erfassten
Werte zu den Umgebungsbedingungen

Neben der Regelung und Steuerung der technischen Installationen wie Lüftung, Beleuchtung sowie Verschattung übernimmt die Gebäudeautomation auch die Messwerterfassung für das Monitoring





Energieverbrauch

Die Tabelle zeigt die berechneten Energiekennwerte nach DIN V 18599 für die Nutz-, End- und Primärenergie. Um möglichst realistische Werte zu erhalten, wurden Anpassungen der standardisierten Randbedingungen an die Gegebenheiten vor Ort durchgeführt. Jedoch gab es Einschränkungen da der Erdwärmetauscher wie der Salzhydratspeicher nicht abgebildet werden konnten:

Energieanteil Nutzenergie Endenergie Primärenergie
[kWh/m²a] [kWh/m²a] [kWh/m²a] [kWh/a]
Heizung 19,6 23,4 6,8 20,2
Warmwasser 14,6 13,0 6,1 18,1
Beleuchtung 6,5 6,5 15,7 46,6
Lüftung - 11,3 27,1 80,4
Gesamt 40,8 54,2 55,7 165,3

Um das "Plus" an Energie zu erreichen, muss die erzeugte Energie höher sein als die Energie, die für die Beheizung, Trinkwarmwassererwärmung, Belüftung, Kühlung und Beleuchtung einschließlich der benötigten Hilfsenergie notwendig ist. Die Tabelle zeigt den Vergleich der berechneten Werte für Bedarf und Erzeugung der Endenergie. Hier ergibt sich durch die PV-Anlage ein Plus von 14 kWh/m²a.

Endenergieanteil Bedarf
[kWh/m²a]
Erzeugung
[kWh/m²a]
Heizung, Trinkwarmwasser, Belüftung, Kühlung, Hilfsenergie, Beleuchtung 54,2 -
Photovoltaik-Anlage - 68,2



Schema-Energieversorgung
Schematische Darstellung der Energieversorgung



Kosten



Zusammenstellung der auf die Nettogrundfläche bezogenen Kosten der Kostengruppen 200 bis 700

Kostengruppe Nettokosten
[EUR/m²NGF]
KG 200: Herrichten und Erschließen 48,55
KG 300: Bauwerk - Baukonstruktion 1.093,58
KG 400: Bauwerk - Technische Anlagen 363,95
KG 500: Außenanlagen 175,38
KG 600: Ausstattung 127,43
KG 700: Baunebenkosten 396,14
Gesamt 2.205,04





Befragung



Zum Download bereit gestellt:



Ergebnisdarstellung der Sozialwissenschaftlichen Begleitforschung

pdf_punkt PDF-Datei, 301 KB












© 2013
Fraunhofer-Institut für Bauphysik
